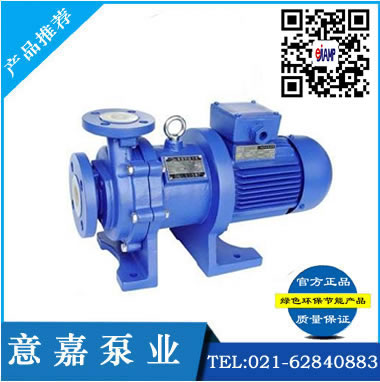

CQB-F型氟塑料磁力泵

CQB-F型氟塑料磁力泵概述：

CQB-F 氟塑料磁力泵，是上海意嘉泵业开发的新产品，并引进国外先进技术，采用聚偏二氟乙烯制造，该材料是目前世界上优秀的耐腐蚀材料，用该材料生产的磁力泵使用范围广，耐腐蚀性能强，机械强度高，不老化，无毒素分解等优点。

CQB-F型氟塑料磁力泵工作原理：

     驱动装置采用主动磁铁联轴器直接装在电机轴上，泵室完全封闭，通过磁力偶合间接驱动泵轴上带磁铁的叶轮旋转结构紧凑、安全节能。坚固耐用的泵体结构虽然接触液体部分是氟塑料，但泵外壳是金属材料，故泵体足以承受管道的重量及抵受机械性冲击。氟塑料磁力泵由泵、磁力传动器、电动机三部分组成。关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。当电动机带动外磁转子旋转时，磁场能穿透空气隙和非磁性物质，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触传递，将动密封转化为静密封。由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了“跑、冒、滴、漏”问题，消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患，有力地保证了职工的身心健康和安全生产。

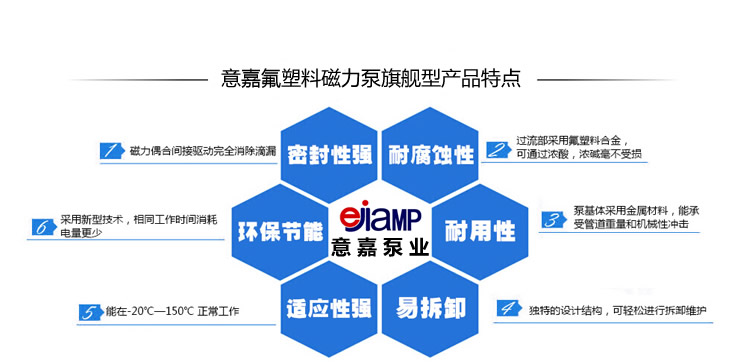

一、CQB-F型氟塑料磁力泵产品特点:

EJIAMP/意嘉CQB-F 氟塑料磁力驱动泵的过流部件均采用“聚偏二氟塑料合金（PVF2)和超高分子量聚乙烯（UHMWPE)”制造。在常温下，PVF2对卤素、卤代烃、强氟化剂、沸酸、碱等多种有机溶剂都有良好耐蚀性；UHMWPE对非氟化性酸（稀硫酸、硝酸及浓度较大的盐酸、磷酸、氢氟酸、甲酸、乙酸）、氨和胺及各种碱、盐溶液都有良好的耐蚀性，两种材料都不耐强氟化性酸的腐蚀。氟合金泵的外壳为金属材料，有足够的强度承受管道以及外界的机械冲击。传动功率3KW以下的采用全氟结构。防漏设计取消了轴封，利用磁力偶合间接驱动，完全消除了滴漏的烦恼，绝不污染使用场地。由于磁力泵的过流部分选用“氟塑料合金”制造。可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。
      分类：目前国内厂家生产的氟塑料磁力泵主要有：CQB型氟塑料磁力泵、ZMD氟塑料自吸式磁力泵 、IMD型氟塑料磁力驱动泵等。由于泵的过流部分选用“氟塑料合金”制造。可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。CQB-F氟塑料磁力泵设计独特，无须机械轴封，绝对不渗漏，液体过流部件选用氟塑料，陶瓷、氟橡胶等材料，泵体外壳用金属材料固定，故泵体足以承托管道的重量，使用保养及为方便。

二、CQB-F型氟塑料磁力泵主要用途:

CQB-F型氟塑料磁力泵广泛适用于：石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。
使用温度：-20℃至100℃。

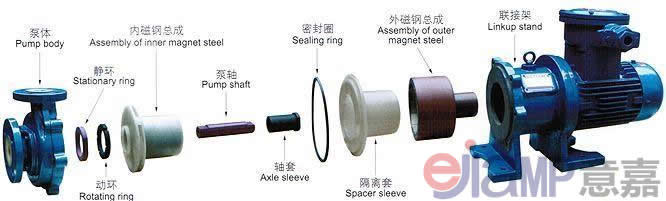

三、CQB-F型氟塑料磁力泵结构与材料：

四、CQB-F型氟塑料磁力泵型号意义:

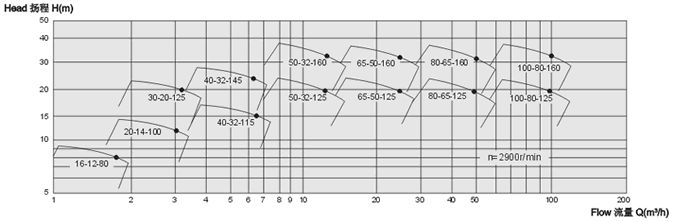

五、CQB-F型氟塑料磁力泵型谱图：

六、CQB-F型氟塑料磁力泵性能参数：
