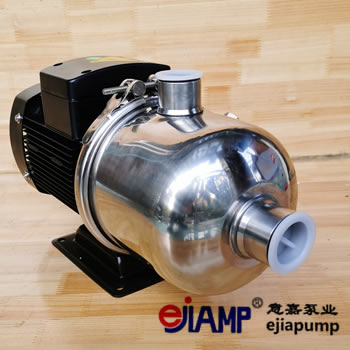

![CHLK卧式不锈钢多级离心泵](/up_files/CHLK轻型不锈钢多级离心泵swtp.jpg)
一、CHLK卧式不锈钢多级离心泵--产品概述:
CHLK 卧式不锈钢多级离心泵是意嘉泵业制造有限公司制造的主导产品,配加长轴电机采用了免修机械密封,紧凑式结构使泵尺寸很小,轴向入口和径向出口。多级离心泵的过流部件均采用不锈钢材料(304或316)制成,轻型不锈钢多级离心泵具有低噪音,耐轻腐蚀,外形美观、体积小、重量轻、使用寿命长等特点,不同材质的硬质合金密封,保证了不同介质输送均无泄漏;噪音低:两个低噪音轴承下的水泵,运转平稳,除电机微弱声响,基本无噪声;故障率低:结构简单合理,整机无故障工作时间大大提高。采用国内优秀水力模型优化设计而成,是理想的新一代高效节能轻型卧式多级离心泵。
二、CHLK卧式不锈钢多级离心泵--应用范围:
CHLK卧式不锈钢多级离心泵主要用于家庭型中央空调循环及工业上液体的传输。如脱矿物质水、软水、净化系统、轻油等的循环和增压。
1)小型中央空调循环
2)冷却系统
3)工业清洗
4)水处理(水的净化)
5)水产养殖
6)施肥/计量系统
7)环境应用
三、CHLK卧式不锈钢多级离心泵--工作条件:
稀薄、干净、不凝、不爆炸、不含固体颗粒或纤维的液体。
液体温度: 常温型-15℃至+70℃
热水型+70℃至+110℃
最大环境温度:+40℃
最大运作压力:10巴
最大进口压力受最大运作压力限制
介质酸碱性:PH4~9
四、CHLK卧式不锈钢多级离心泵输送液体:
1、稀薄、清洁、不含固体颗粒或纤维的非易燃易爆液体。
2、泵可以输送诸如矿泉水、软化水、纯水、清油和其它轻化工介质。
3、当输送液体的密度或粘度大于水,如需要,必须配用大功率电机。
4、泵是否适用于某一特定液体由多种因素决定,其中最重要的是氯含量、PH值、温度和溶济、油的含量等。
五、CHLK卧式不锈钢多级离心泵曲线条件:
下述条件适用于后面所示性能曲线。
1、所有曲线都基于电机在恒速2900rpm的测量值。
2、曲线容差符合ISO9906,附录A。
3、测试采用20℃不含空气的水,运动粘度为1mm2/s。
4、泵的使用参照加粗曲线的性能范围,以防流量过小产生过热和流量过大使电机过载等。
六、电机:
电机为全封闭,风冷式二极电机
防护等级:IP55
绝缘等级:F
标准电压,
50Hz:
1×220-240V
3×220-240V
380-415V
七、CHLK卧式不锈钢多级离心泵型号含义:
CHL 4 — 30
| | |
| | |______ 级数×10
| |
| |____________ 额定流量m3/h
|
|____________________ 轻型不锈钢多级离心泵(过流部件不锈钢304或316)
CHL K 4 — 30
| | | |
| | | |______ 级数×10
| | |
| | |____________ 额定流量m3/h
| |
| |_______________ 不锈钢空调专用泵
|
|____________________ 轻型卧式多级管道离心泵(过流部件不锈钢304或316)
八、结构图:
序号 | 零件名称 | 材料 | 对照代号/AISI/ASTM |
1 | 进出水段 | 不锈钢 | AISI304 |
2 | 连接管 | 不锈钢 | AISI304 |
3 | 压板 | 不锈钢 | AISI304 |
4 | 叶轮 | 不锈钢 | AISI304 |
5 | 轴 | 不锈钢 | AISI304 |
6 | 堵头 | 不锈钢 | AISI304 |
7 | 出水导叶 | 不锈钢 | AISI304 |
8 | 机械密封 | ||
9 | 电机端盖 | 铝合金 | |
10 | 底座 | 铸铁 | ASTM25B |
11 | 快速接头 | 不锈钢 | AISI304 |
12 | 导叶 | 不锈钢 | AISI304 |
13 | 支撑导叶 | 不锈钢 | AISI304 |
14 | 导流器 | 不锈钢 | AISI304 |
九、CHL、CHLK卧式不锈钢多级离心泵--性能参数:
型号 | 扬程(m) | 流量(m3/h) | 电机功率(KW) | 转速(r/min) |
CHL2-20 | 14 | 2 | 0.37 | 2900 |
CHL2-30 | 21 | 2 | 0.55 | 2900 |
CHL2-40 | 28 | 2 | 0.55 | 2900 |
CHL2-50 | 35 | 2 | 0.55 | 2900 |
CHL2-60 | 42 | 2 | 0.75 | 2900 |
CHL4-20 | 15 | 4 | 0.55 | 2900 |
CHL4-30 | 22 | 4 | 0.75 | 2900 |
CHL4-40 | 30 | 4 | 0.75 | 2900 |
CHL8-10 | 8.5 | 8 | 0.75 | 2900 |
CHL8-20 | 17 | 8 | 0.75 | 2900 |
CHL8-30 | 25.5 | 8 | 1.1 | 2900 |
CHL8-40 | 34 | 8 | 1.5 | 2900 |
CHL8-50 | 42.5 | 8 | 2.2 | 2900 |
CHL12-10 | 9.5 | 12 | 0.75 | 2900 |
CHL12-20 | 19.5 | 12 | 1.2 | 2900 |
CHL12-30 | 29.5 | 12 | 1.8 | 2900 |
CHL12-40 | 39.5 | 12 | 2.4 | 2900 |
CHL12-50 | 50 | 12 | 3 | 2900 |
CHL16-10 | 10 | 16 | 1.1 | 2900 |
CHL16-20 | 21 | 16 | 2.2 | 2900 |
CHL16-30 | 32 | 16 | 3 | 2900 |
CHL20-10 | 9.5 | 20 | 1.1 | 2900 |
CHL20-20 | 21 | 20 | 2.2 | 2900 |
CHL20-30 | 33 | 20 | 4 | 2900 |
