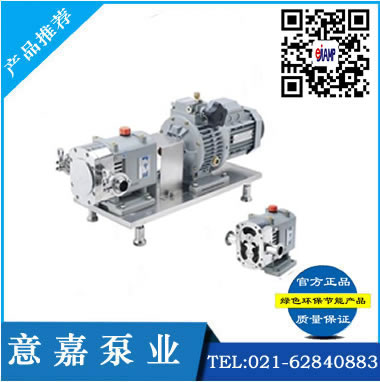

RP型不锈钢转子泵
产品介绍

RP型不锈钢转子泵产品概述:

意嘉EJIAMP的RP型不锈钢转子泵转子泵是回转式容积泵,通过转子与泵体间的相对运动来改变工作容积,从而使流体的能量增加。转子泵又称罗茨泵、胶体泵、高浓浆泵等,它依靠两个同步运动的转子,由一对外置式同步齿轮箱进行传动,转子在传动轴的带动下进行同步反方向旋转,从而构成了较高的真空度和排放压力。两转子将转子室分隔成几个小空间,并按Ⅰ→Ⅱ→Ⅲ→Ⅳ的次序运转。运转到Ⅰ位置时,只有进口处充满介质;运转到Ⅱ位置时,Ⅱ室中封闭了部分介质;到位置Ⅲ时,Ⅲ室中也封闭了介质;到位置Ⅳ时,两个转子共轭位移,出口处容积缩小,封闭区域介质被输送至排出口管道。按这样的循环往复,介质即被不断的输送出去。

RP系列不锈钢转子泵产品特点:

   本泵中凡与输送物料接触的零部件,均采用符合卫生标准的不锈钢材料制作,其密封件均采用无毒橡胶。可靠的防锈性和无毒密封性确保了安全卫生。

转子的流线结构以及转子室中无死点和废金属件,避免了对被输送物质造成污染。

适合于就地CIP清洗与蒸汽消毒,完全符合美国FDA规范要求及医药级(GMP)规范要求。

特别适用于在输送过程中容易其泡沫以及输送高粘度、浓度及任何含颗粒的介质,经其输送的物料保持原有品质不变,不起任何理化反应。

采用外装动、静环式机械密封,可直接水冲洗,耐高温,耐高压,不易磨损,无泄漏。

体积小,流量大,扬程压力高,适用长距离与高阻力定量输送。

泵的叶轮与传动齿轮分开,且在泵腔内各零部件之间保证一定的间隙,相互不接触,无磨损,低噪音,可靠性好,使用寿命长,节能降耗。

配置变频器后,可以随意调节流量,并可做一般计量泵使用。

可输送汽、液、固等三相混合物料。可以输送的介质的粘度可高1000000CP和含固量达55%的浆料。

 结构紧凑,维护方便,几乎无易损件运行成本低。

     专门针对输送内含大颗粒物料二设计制造,其独特的结构形状和使其能够在输送内含大颗粒物料时具有其他泵中不可比拟的优越性,经其输送的物料保持原有品质不变,是输送含颗粒物料泵的首选。


产品名称RP系列转子泵品牌意嘉EJIAMP
型号RP类型转子泵
流量(m³/h)0-120
功率(kW)0.25-90
电压V380    220
使用介质可输送汽、液、固等三相混合物料。可以输送的介质的粘度可高1000000CP和含固量达55%的浆料。

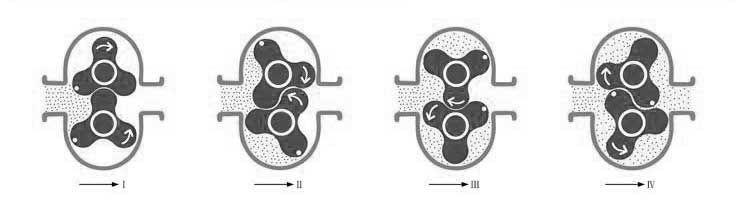

RP系列不锈钢转子泵原理图:

转子类型:

 RP系列不锈钢转子泵说明:


单叶转子:适合于输送含有大颗粒物料的介质,对大颗粒物料的破碎率较低,但其脉动大,压力低,容积量小,很少使用。
两叶转子:适合于输送含有中小颗粒物料的介质,对中小颗粒物料的破碎率相对较低,略有脉动,容积置小于三叶转子。
三叶转子:通用的转子类 型,容积置大于其它类型转子,各种性能指标优于一叶,两叶转子, 但其在输送物料的过程中对颗粒物 料有一定的破碎率。
四叶转子:当转子叶片超过三叶后,其容积置因转子叶片的增加而减少,转子叶片越多,容积置则越少,多叶转子在输送物料时稳定性相对有所提高,但在输送过程中容易破碎颗粒物料。

驱动形式

    电机+无级变速器
        主要特点:调速精度高,变速范围大(速比可在1:1.4-1:7之间任意变化),可连续工作运转,运转平稳,性能稳定,噪音低,扭矩大,流量无级可调。但它的变速是需手动来调节,自动化程度不高,调速须在运转中进行,不可停车时转动调速手轮。它不宜用于可能超负荷或堵塞使用场合。


    电机+定整比减速器
        主要特点:承载能力强,效率高,振动小,噪音低,能耗低,传动方式简单,但由于其速比恒定,所以决定了流量不可调。


    变频电机+变频器
        主要特点:扭矩大,调速精度高,运转平稳,性能稳定,可实现转速的自动调节,确保了流量的任意控制,弥补了无级变速器自动化程度不高的缺陷。缺点是变频器的价格较高。

RP系列不锈钢转子泵性能参数:


本数据仅供参考。

型号 升/转
L/R
流量
m3/h
建议转速
rpm
极限压力
MPa
粘度范围
CP
功率
kW
进出口管径
卡箍 法兰
RP1 0.04 0.1-1 40-500 1.6 1-000000 0.37-1.5 25 DN20
RP2 0.08 0.2-2 40-500 1.6 1-1000000 0.55-3.0 32 DN25
RP3 0.13 0.3-3 40-500 1.6 1-1000000 0.75-4.0 38 DN32
RP5 0.20 0.45-5 40-500 1.6 1-1000000 1.5-7.5 50 DN40
RP8 0.35 0.85-8 40-450 1.6 1-1000000 2.2-11 63.5 DN50
RP12 0.52 1.2-12 40-450 1.6 1-1000000 3.0-15 76 DN65
RP20 0.90 2.1-20 40-400 1.6 1-1000000 4.0-22 89 DN80
RP35 1.60 3.8-35 40-400 1.6 1-1000000 7.5-30 108 DN100
RP55 3.20 7.5-55 40-350 1.6 1-1000000 11-45 125 DN125
RP80 5.20 12.5-80 40-350 1.6 1-1000000 18.5-75 125 DN125
RP120 8.00 19-120 40-300 1.6 1-1000000 22-90 150 DN150

安装尺寸:


本数据仅供参考。

型号
功率(KW)
L
L1
W
W1
W2
H
H1
D
RP25-5
0.55
700
360
170
140
155
285
140
25
RP25-8
0.75
760
400
210
180
155
300
155
25
RP25-12
1.1
780
400
210
180
200
380
175
25
RP32-15
1.5
850
420
250
210
200
390
175
32
RP38-22
2.2
975
500
330
260
225
455
185
38
RP38-30
3
1000
500
330
260
245
465
185
38
RP50-45
4
1060
500
330
260
280
475
190
50
RP50-58
4
1120
500
330
260
280
480
225
50
RP50-70
5.5
1245
620
385
325
280
585
225
50
RP63.5-85
7.5
1250
620
385
325
280
600
270
63.5
RP63.5-110
7.5
1250
620
385
325
375
600
300
63.5
RP76-160
11
1325
680
470
420
375
660
300
76
RP89-230
11
1325
680
470
420
375
660
300
89
RP89-260
15
1510
680
470
420
375
660
320
89
RP108-320
18.5
1510
750
470
450
415
730
320
108

适用范围:

     食品工业:牛奶、酸奶、奶油、冰淇淋、巧克力、果冻、果酱、糖浆、啤酒、汽水、果汁、布丁、番茄酱、芝麻酱、花生酱、调味品、食用油、乳酪块、乳清、麦芽汁、酵母等;

     建筑工业:各种油漆、涂料、树脂、有机溶剂、内外墙涂料、防水涂料、陶瓷涂料、油漆涂料、陶瓷釉料等;

    日化工业:洗面奶、洗发精、洗洁精、洗手液、淋浴露、洗衣粉、化妆品、护肤霜、染发剂、牙膏、肥皂、鞋油、甘油、脂肪酸、发型凝胶等;
    化工工业:汽油、柴油、煤油、原油、油泥、沥青、油漆、颜料、染料、涂料、各种催化剂、皮革、脂肪、溶剂、树脂、硅油、粘胶剂、各种胶体料、各种高粘度物料及含固量较高的料桨等;

    制药工业:各种保健品、药剂、疫苗、生物制品、糖浆、药浆、蛋白质、蜂王浆、浸膏、乳剂、药丸浆等;

    环保工业:泥浆、粪肥、肥料溶液、污水、污泥、各种有毒药剂等;

    其它工业:纳米材料、造纸、纺织、塑料、生化、煤炭等工业等;
