![无极调速转子泵](/up_files/无极调速转子泵1.jpg)
无极调速转子泵产品特点:
RP系列不锈钢转子泵中凡与输送物料接触的零配件,均采用符合卫生标准的不锈钢材料制作,其密封件均采用无毒橡胶。可靠的防锈性和无毒密封性确保了安全卫生。
转子的流线结构以及转子室中无死点和非金属件,避免了对被输送物质造成污染。
适合于就地CIP清洗与蒸汽消毒,完全符合美国FDA规范要求及医药级(GMP)规范要求。
特别适用于在输送过程中容易其泡沫以及输送高粘度、浓度及任何含颗粒的介质,经其输送的物料保持原有品质不变,不起任何理化反应。
采用外装动、静环式机械密封,可直接水冲洗,耐高压,不易磨损,无泄漏。
体积小,流量大,扬程压力高,适用长距离与高阻力定量输送。
泵的叶轮与传动齿轮分开,且在泵腔内各零配件之间保证一定的间隙,相互不接触,无磨损,低噪音,可靠性好,使用寿命长,节能降耗。
配置变频器后,可以随意调节流量,并可做一般计量泵使用。
可输送汽、液、固等三相混合物料。可以输送的介质的粘度可高1000000CP和含固量达55%的浆料。
结构紧凑,维护方便,几乎无易损件,运行成本低。
专门针对输送内含大颗粒物料二设计制造,其独特的结构形状和使其能够在输送内含大颗粒物料时具有其他泵中不可比拟的优越性,经其输送的物料保持原有品质不变,是输送含颗粒物料泵的首选。

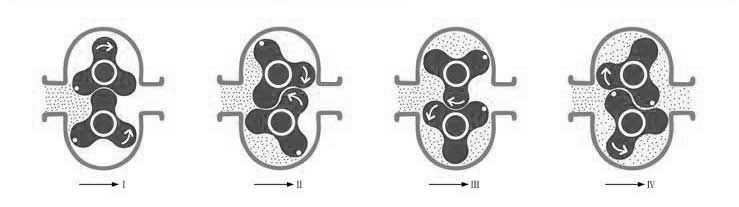

无极调速转子泵原理图:
驱动形式:
电机+无级变速器
主要特点:调速精度高,变速范围大(速比可在1:1.4-1:7之间任意变化),可连续工作运转,运转平稳,性能稳定,噪音低,扭矩大,流量无级可调。但它的变速是需手动来调节,自动化程度不高,调速须在运转中进行,不可停车时转动调速手轮。它不宜用于可能超负荷或堵塞使用场合。
无极调速转子泵性能参数:
型号 | 升/转 L/R | 流量 m3/h | 建议转速 rpm | 极限压力 MPa | 粘度范围 CP | 功率 kW | 进出口管径 | |
---|---|---|---|---|---|---|---|---|
卡箍 | 法兰 | |||||||
RP1 | 0.04 | 0.1-1 | 40-500 | 1.6 | 1-000000 | 0.37-1.5 | 25 | DN20 |
RP2 | 0.08 | 0.2-2 | 40-500 | 1.6 | 1-1000000 | 0.55-3.0 | 32 | DN25 |
RP3 | 0.13 | 0.3-3 | 40-500 | 1.6 | 1-1000000 | 0.75-4.0 | 38 | DN32 |
RP5 | 0.20 | 0.45-5 | 40-500 | 1.6 | 1-1000000 | 1.5-7.5 | 50 | DN40 |
RP8 | 0.35 | 0.85-8 | 40-450 | 1.6 | 1-1000000 | 2.2-11 | 63.5 | DN50 |
RP12 | 0.52 | 1.2-12 | 40-450 | 1.6 | 1-1000000 | 3.0-15 | 76 | DN65 |
RP20 | 0.90 | 2.1-20 | 40-400 | 1.6 | 1-1000000 | 4.0-22 | 89 | DN80 |
RP35 | 1.60 | 3.8-35 | 40-400 | 1.6 | 1-1000000 | 7.5-30 | 108 | DN100 |
RP55 | 3.20 | 7.5-55 | 40-350 | 1.6 | 1-1000000 | 11-45 | 125 | DN125 |
RP80 | 5.20 | 12.5-80 | 40-350 | 1.6 | 1-1000000 | 18.5-75 | 125 | DN125 |
RP120 | 8.00 | 19-120 | 40-300 | 1.6 | 1-1000000 | 22-90 | 150 | DN150 |

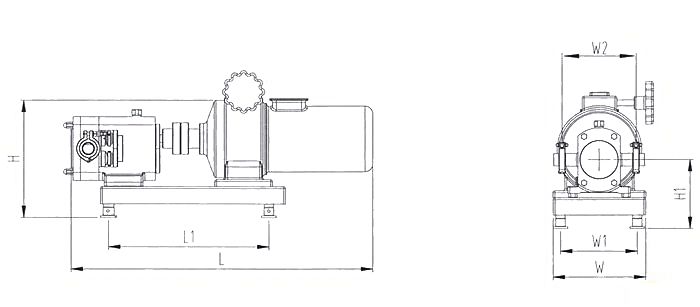

安装尺寸:
本数据仅供参考。
型号 | 功率(KW) | L | L1 | W | W1 | W2 | H | H1 | D |
RP25-5 | 0.55 | 700 | 360 | 170 | 140 | 155 | 285 | 140 | 25 |
RP25-8 | 0.75 | 760 | 400 | 210 | 180 | 155 | 300 | 155 | 25 |
RP25-12 | 1.1 | 780 | 400 | 210 | 180 | 200 | 380 | 175 | 25 |
RP32-15 | 1.5 | 850 | 420 | 250 | 210 | 200 | 390 | 175 | 32 |
RP38-22 | 2.2 | 975 | 500 | 330 | 260 | 225 | 455 | 185 | 38 |
RP38-30 | 3 | 1000 | 500 | 330 | 260 | 245 | 465 | 185 | 38 |
RP50-45 | 4 | 1060 | 500 | 330 | 260 | 280 | 475 | 190 | 50 |
RP50-58 | 4 | 1120 | 500 | 330 | 260 | 280 | 480 | 225 | 50 |
RP50-70 | 5.5 | 1245 | 620 | 385 | 325 | 280 | 585 | 225 | 50 |
RP63.5-85 | 7.5 | 1250 | 620 | 385 | 325 | 280 | 600 | 270 | 63.5 |
RP63.5-110 | 7.5 | 1250 | 620 | 385 | 325 | 375 | 600 | 300 | 63.5 |
RP76-160 | 11 | 1325 | 680 | 470 | 420 | 375 | 660 | 300 | 76 |
RP89-230 | 11 | 1325 | 680 | 470 | 420 | 375 | 660 | 300 | 89 |
RP89-260 | 15 | 1510 | 680 | 470 | 420 | 375 | 660 | 320 | 89 |
RP108-320 | 18.5 | 1510 | 750 | 470 | 450 | 415 | 730 | 320 | 108 |
无极调速转子泵适用范围:
食品工业:牛奶、酸奶、奶油、冰淇淋、巧克力、果冻、果酱、糖浆、啤酒、汽水、果汁、布丁、番茄酱、芝麻酱、花生酱、调味品、食用油、乳酪块、乳清、麦芽汁、酵母等;
建筑工业:各种油漆、涂料、树脂、有机溶剂、内外墙涂料、防水涂料、陶瓷涂料、油漆涂料、陶瓷釉料等;
日化工业:洗面奶、洗发精、洗洁精、洗手液、淋浴露、洗衣粉、化妆品、护肤霜、染发剂、牙膏、肥皂、鞋油、甘油、脂肪酸、发型凝胶等;
化工工业:汽油、柴油、煤油、原油、油泥、沥青、油漆、颜料、染料、涂料、各种催化剂、皮革、脂肪、溶剂、树脂、硅油、粘胶剂、各种胶体料、各种高粘度物料及含固量较高的料桨等;
制药工业:各种保健品、药剂、疫苗、生物制品、糖浆、药浆、蛋白质、蜂王浆、浸膏、乳剂、药丸浆等;
环保工业:泥浆、粪肥、肥料溶液、污水、污泥、各种有毒药剂等;
其它工业:纳米材料、造纸、纺织、塑料、生化、煤炭等工业等.
