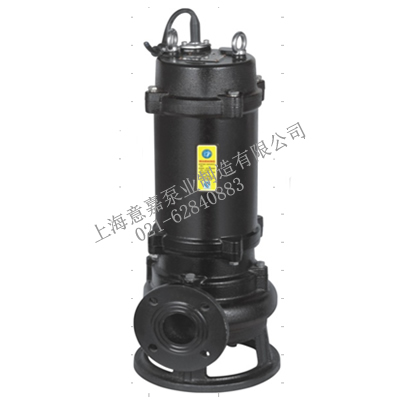

WQ-QG高扬程切割式排污泵

WQ-QG高扬程切割式排污泵
产品介绍

一、WQ-QG高扬程切割式排污泵产品简介:

WQ-QG 高扬程切割式排污泵是上海意嘉泵业研发生产的一款到铰刀排污泵其工艺技术加以了先进的功能和技术,具有排污通过能力特别强,带切割性能好,能将污水中的长纤维、塑料、纸、带、布条、稻草、绳子等杂质切碎后排出,使电泵可以全扬程运行,优良的干式电机和水泵的最佳组合,电泵采用高质量的硬质合金,双端面机械密封和骨架油封组面部位,不得超过电动机高度的1/2,抽送污物温度不超过40℃。

二、WQ-QG高扬程切割式排污泵详细介绍:

WQ-QG高扬程切割式排污泵主要用于排送生活废水污水、人粪尿及含有短纤维纸屑、木屑、淀粉、泥沙、矿石粒等固体悬浮物和非腐蚀性介质,被抽送液体温度不超过40℃,密度不大于1200kg/m3,ph值~9。该电泵采用双端面机械密封和旋转叶轮,叶轮采用不锈钢、耐磨损、不堵塞、不缠绕、具有体积小、结构紧凑、携方便等优点。



主叶轮              切割盘

三、WQ-QG高扬程切割式排污泵适用范围:

WQ-QG高扬程切割式排污泵主要用于工程污水,生活污水。

如:(1)用于建筑工地、工程基础施工、市政设施、自来水厂。

(2)各种高楼大厦的地下室、人防坑洞、地铁等地下层污水排放。

(3)中小型企业污水处理及循环水输送。

(4)食品、造纸、酿造、钢铁及有色金属、制革、纺织、制药、水泥厂等厂矿企业的渣浆液抽送。

(5)养鸡场,养猪场,各种养殖业,鱼池作抽水清塘、增氧,化粪池等各种场合的人畜粪尿抽送等作用。

注:wqk主要性能及数据除不带切割装置外,其内部结构均同WQ/QG型。

四、意嘉泵业根据多年的生产经验和客户反馈的信息,得出使用高扬程切割式潜水排污泵需要注意的事项

(1)电泵使用之前,须首先检查电缆有否损坏,搬运和安装水泵时切铁拉扯或损伤电缆以免电缆破裂后漏水造成事故。如电缆硬裂后应立即更换电缆。并用兆欧表检查电泵的绝缘电阻是否正常(绝缘电阻不得小于1兆欧)

(2)认清接地线(地线一般为黄、绿双色或接有接地标志),按规定程序接妥地线。(本厂接地线配有接地标志)。

(3)选用合适的保护器(如漏电保护器,空气开关,断相过流保护器等)切勿用闸刀开关直接连接。

(4)按标准接好电源线,试接电源,检查电泵运转是否正常,并判断转向是否正确,若转向不正确,将三根电源线中的任意二根对换接好即可(注意运转时间不能超过半分钟)。

(5)装好出水接头及出水胶管(或铁管),在电泵提手上结好绳索(绝对不能用电缆代替吊绳的作用),将电泵放入被抽液本中,接通电源,即可使用。

(6)为了确保人身安全,在电泵接电工作期间,严禁在电泵附近安装下水作业(如移动或检查、排除故障等)接触电泵以防万一电泵漏电而发生事故!

(7)严禁电泵整体露出水面长期运行(或短时间运行)电泵的“开"、“停"不宜过分频繁以防电机过热损坏

(8)长期抽送高含砂量的液体对WQ/QG带切割装置排污泵的过流部件磨损较大,推荐使用本厂旋流式污水污物潜水电泵产品。

(9)若发现WQ/QG带切割装置排污泵在运转时,有不转、保护器跳闸、保险丝烧断等不正常现象,应立即切断电源,检查电源保护器接线等是否有问题

若这些外部装置均属正常时,即可能是电泵有故障,此时不应继续使用以免发生事故!

五、WQ-QG高扬程切割式排污泵故障原因及解决方法

故障现象

故障原因

解决方法

电泵不运转

电源线未接好

按标准要求接妥电源

电源一相不通电

检查保险丝与电源,接通三相电源

叶轮与底盘卡死

调整底盘使间隙在0.2~0.5mm

之间使手可以轻松地拨动叶轮

电泵烧坏

重新修理电机

保护装置损坏

修理或更换

出水量小或扬程不够

叶轮与底盘间隙过大

将间隙调至正常范围(0.2~.5mm)

叶轮已严重磨损

更换叶轮

电机转速达不到正常转速

更换电机转子或修理电机

电源电压过低

将电压调至额定电压,

换大截面电缆,减小电源引线上的电压降(在电源引线过长的情况下)

电泵反转

对换二根电源接头,使电泵正转

对杂质不能切割或切割效果不好

叶轮与底盘间隙过大

将间隙调至正常范围(0.2~0.5mm)

切割刀刃磨损变纯

更换叶轮与底盘

保护器自动断开或接通后又断开

保护器选用不当或已损坏

重新选用合适的保护器(保护器的賴定电浚一定与电泵额定电流相符)

电源电机受潮或漏水使绝缘

电阻过低(低于0.5MΩ)

拆下电机烘干,若机械密封或密封團或电缆密封头损坏引出漏水还应更换损坏的密封零部件

电机定子线團匝间短路

电机重新更换或修理

电机二相运行

检查电源或接头、修复

电源电压过低

将电压恢复到正常值

电泵被杂质卡住

清理杂质

水质粘度过大或含砂^引起电汞过栽运行

降低粘度或含砂量

轴承损坏

更换轴承


、WQ-QG高扬程切割式排污泵主要性能参数  :

序号



口径

mm

流量

m3/h

扬程

m

功率

kw

转速

r/min

电压

V

1

WQ5-20QG

25

5

20

0.75

2900

380

2

WQ8-22QG

25

8

22

1.1

2900

380

3

WQ8-12QG

32

8

12

0.75

2900

380

4

WQ12-15QG

32

12

15

1.1

2900

380

5

WQ15-15QG

40

15

15

1.5

2900

380

6

WQ15-30QG

40

15

30

2.2

2900

380

7

WQ20-7QG

50

20

7

0.75

2900

380

8

WQ10-10QG

50

10

10

0.75

2900

380

9

WQ10-12QG

50

10

12

1.1

2900

380

10

WQ20-15QG

50

20

15

1.5

2900

380

11

WQ20-20QG

50

20

20

2.2

2900

380

12

WQ15-25QG

50

15

25

2.2

2900

380

13

WQ18-30QG

50

18

30

3

2900

380

14

WQ15-35QG

50

15

35

4

2900

380

15

WQ25-32QG

50

25

32

5.5

2900

380

16

WQ20-40QG

50

20

40

7.5

2900

380

17

WQ25-7QG

65

25

7

1.5

2900

380

18

WQ25-15QG

65

25

15

2.2

2900

380

19

WQ37-13QG

65

37

13

3

2900

380

20

WQ25-30QG

65

25

30

4

2900

380

21

WQ25-35QG

65

25

35

5.5

2900

380

22

WQ30-40QG

65

30

40

7.5

2900

380

23

WQ40-8QG

80

40

8

1.5

2900

380

24

WQ40-10QG

80

40

10

2.2

2900

380

25

WQ43-13QG

80

43

13

3

2900

380

26

WQ30-15QG

80

30

15

3

2900

380

27

WQ40-15QG

80

40

15

4

2900

380

28

WQ60-20QG

80

60

20

5.5

2900

380

29

WQ65-25QG

80

65

25

7.5

2900

380

30

WQ80-20QG

80

80

20

7.5

2900

380

31

WQ85-10QG

100

85

10

4

2900

380

32

WQ110-10QG

100

110

10

5.5

2900

380

33

WQ100-15QG

100

100

15

7.5

2900

380

34

WQ80-20QG

100

80

20

7.5

2900

380

35

WQ100-25QG

100

100

25

11

1450

380

36

WQ100-30QG

100

100

30

15

1450

380

37

WQ115-15QG

125

115

15

11

1450

380

38

WQ130-20QG

125

130

20

15

1450

380

39

WQ130-15QG

150

130

15

11

1450

380

40

WQ180-15QG

150

180

15

15

1450

380
