DBY型防爆电动隔膜泵--概述:
DBY型电动隔膜泵是一种新型的泵类,近年来,由于在隔膜材质上取得了突破性的进展,国际上越来越多的工业化国家采用此种型式的泵,取代部份离心泵、螺杆泵,来应用于石化、陶瓷、冶金等行业,产品设计均参考美国ABEL公司样机,该泵适用于低压,即出口压力≤3kgf/cm2的场合.同时,由于近年来隔膜材质取得了突破性的进展,使该系列DBY型电动隔膜泵可更广泛地取代部分离心泵、螺杆泵、潜水泵、泥浆泵和杂质泵,应用于石油、化工、冶金、陶瓷等行业。
DBY型电动隔膜泵--特点:
1、结构紧凑、体积小、重量轻、装拆方便;
2、传动效率高;
3、运转平稳、噪音低;
4、使用寿命长;
5、可无泄漏输送介质;
6、可承受空载运行;
7、不需灌引水,能自吸;
8、通过性能好,大颗粒杂质、泥浆等均可毫不费力地通过;
9、由于隔膜将被输送介质和传动机械件分开,所以介质绝对不会向外泄漏。且泵本身无轴封,使用寿命大大延长。根据不同介质,隔膜分为氯丁橡胶、氟橡胶、丁晴橡胶等,可以满足不同用户的要求。
DBY型电动隔膜泵主要用途:
1. 各种剧毒、易燃、易挥发液体。
2. 各种强酸、强碱、强腐蚀液体。
3. 可输送较高温度的介质150℃。
4. 作为各种压滤机前级送压装置。
5. 热水回收及循环。
6. 油罐车、油库、油品装卸。
7. 泵吸泡菜果酱、土豆泥、巧克力等。
8. 泵吸油漆、树胶、颜料粘合剂。
9. 各种瓷器釉浆水泥灌浆灰浆泥浆。
10. 各种橡胶浆乳胶、有机溶剂、填料。
11. 用泵为油轮驳船清仓吸取仓内污水及剩油。
12. 啤酒花及发酵粉稀浆、糖浆、糖密。
13. 泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
14. 各种特殊介质的吸送。

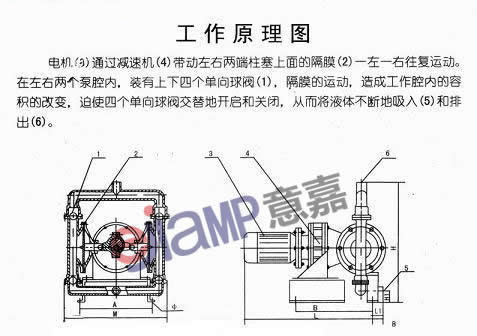

DBY型电动隔膜泵原理图:
DBY型电动隔膜泵性能参数:
型 号 | 流量 (m3/h) | 扬程 (m) | 吸程 (m) | 最大允许通 过颗粒直径 (mm) | 使用温度℃ | 转速 (r/min) | 电机功率 (KW) | |
铸铁 | 不锈钢 | |||||||
DBY-10 | 0.5 | 30 | 7 | 1 | 90 | 150 | 1450 | 0.37 |
DBY-15 | 0.75 | 30 | 7 | 1 | 90 | 150 | 1450 | 0.5 |
DBY-25 | 3.5 | 30 | 7 | 2.5 | 90 | 150 | 1450 | 1.5 |
DBY-40 | 4.5 | 30 | 7 | 2.5 | 90 | 150 | 1450 | 1.5 |
DBY-50 | 6.5 | 30 | 7 | 3 | 90 | 150 | 1450 | 2.2 |
DBY-65 | 8 | 30 | 7 | 4.5 | 90 | 150 | 1450 | 2.2 |
DBY-80 | 16 | 30 | 7 | 8 | 90 | 150 | 1450 | 4 |
DBY-100 | 20 | 30 | 7 | 8 | 90 | 150 | 1450 | 4 |

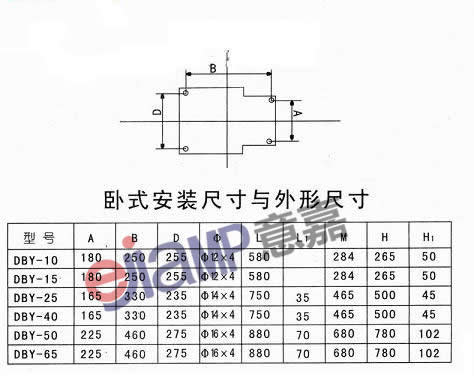

安装尺寸与外形尺寸图:
注意事项:
一、正确选用隔膜:
本隔膜泵的主要部件是隔膜.正确选用隔膜可以达到事半功倍的目的,用户订货时须注明输送介质的性质,以便出厂时配备不同隔膜,一般隔膜有下列几种:
1.丁晴隔膜;主要用于耐油场合。
2.氯丁橡胶5031#本单位特制,主要用于耐丙酮及各种酸类、碱类。
3.氟橡胶6021#本单位特制,主要用于高温150℃:,耐甲笨耐腐蚀。但价格比其它隔膜高。
4.食品橡胶,专用于食品饮料的输送。
二、注意事项:
1.不锈钢电动隔膜泵出口严禁安装阀门,如必需装阀门;要在出口安装安全阀门,工作压力不得超过4公斤,以免造成损失。
2.应及时加油,保持润滑系统正常运转。
3.不锈钢电动隔膜泵在使用中环境温度应小于40℃、电机温度不得超过75℃。
4.被输送的介质及其温度应在泵材允许范围内。
5.对于输送液体为易沉淀结晶的介质时,使用后应及时清洗排净电动隔膜泵内积物,以免再开时损坏。

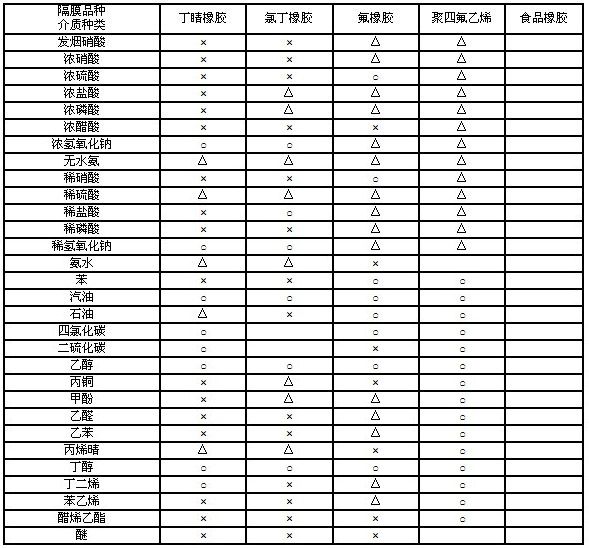

DBY型电动隔膜泵几种隔膜材料特性:
