一、IHG立式不锈钢管道泵--产品概述:
EJIAMP/意嘉牌IHG立式不锈钢管道泵是上海意嘉泵业在ISG管道泵技术的基础上,自行研究开发的新一代节能、环保立式离心泵。该系列泵性能优、可靠性高、寿命长、结构合理、 外形美观,具有行业较高水平。是意嘉泵业参照国际ISO2858和国家标准JB/T53058-1993所规定的性能参数,结合本公司多年生产经验而设计的第二代高效节能产品。系列流量范围1.5~1600m3/h,扬程范围5~125m,分基本型、分流型、切割型等多种规格。
1、ISG型立式管道泵,供输送清水及物理性质类似于清水的其它液体之用,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等。使用温度T<80℃。
2、IRG(GRG)型立式热水(高温)热水循环泵,适用于能源、冶金、木材加工、化工、纺织、造纸及饭店、浴室、宾馆等锅炉热水增压循环输送及城市采暖系统循环用泵,IRG使用介质温度不超过120℃,GRG型使用介质温度不超过240℃。
3、IHG型立式管道化工泵,供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门,使用温度为-20℃~+120℃。
4、IHGB型不锈钢防爆型化工离心泵,适用于输送易燃易爆性化工液体。
5、YG立式管道油泵供输送汽油、煤油、柴油等石油产品,被输送介质温度为-20℃~+120℃。
6、ISGD、IRGD、GRGD、IHGD、YGD、IHGBD型立式低转速离心泵,适用于环境声要求很低的场合及空调循环等。
二、IHG立式不锈钢管道泵--工作条件:
1、吸入压力≤1.6MPa,或泵系统高工作压力 ≤1.6MPa,即泵吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为2.5MPa,订货时请注明系统工作压力。管道离心泵系统工作压力大于1.6MPa时应 在订货时另行提出,以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃,相对湿度<95%。
3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm。
注:如使用介质为带有细小颗粒,请在订货时注明,以便厂家采用耐磨式机械密封。
三、IHG立式不锈钢管道泵产品特点:
运行平稳:泵轴的绝对同心度及叶轮优异的动静平衡,保证平稳运行,绝无振动。
滴水不漏:不同材质的硬质合金密封,保证了不同介质输送均无泄漏。
噪音低:两个低噪音轴承支撑下的水泵,运转平稳,除电机微弱声响,基本无噪音。
故障率低:结构简单合理,关键部分采用国际一流品质;配套,整机无故障工作时间大大提高。
维修方便:更换密封、轴承,简易方便。
占地更省:出口可向左、向右、向上三个方向,便于管道布置安装,节省空间。
1、立式单级单吸化工泵结构紧凑、体积小、外形美观,其结构决定安装占地面积小,如加上防护罩可置于户外使用。
2、叶轮直接安装在电机轴上,从而保证泵的同心度,因而增强了泵的运行稳定性和延长泵的使用寿命。
3、轴封采用机械密封或机械密封的组合,采用优质的硬质合金密封环,增强了密封的耐磨性,能有效地延长泵的使用寿命。
4、安装检修方便,无需拆动管路系统。泵进口和出口为相同口径,简化了管道的连接。
5、可根据流量和扬程的需要采用泵的串联、并联运行方式。
6、可根据需要,吸入口和吐出口可安装成同方向或90°、180°、270°几个不同方向以满足不同的连接场合。
7、泵扬程可根据需要增减水泵级数并结合切割叶轮外径予以满足,而不改变安装占地面积,这是其它泵类所不具有的。
四、IHG立式不锈钢管道泵--用 途:
IHG型立式化工管道泵,供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食口制药等部门,使用温度为-20℃~+105℃。
五、IHG立式不锈钢管道泵--结构说明:
1、机械密封前置有承磨付,泵盖上设有密封冷却,冲洗孔,适用于抽送介质易挥发或结晶的场合,延长在介质含微小颗粒时机械密封的使用寿命。
2、泵与电机轴承组合配置,保证轴运转精度,提高了密封的可靠性。
3、机械密封采用硬质合金材质。

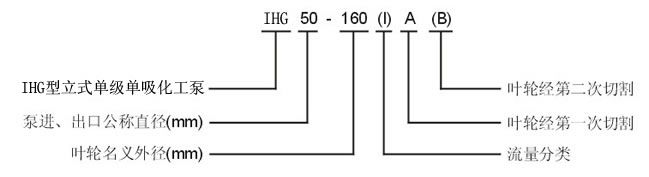

六、IHG型立式化工管道泵--型号意义:
七、结构说明:
1 | 排气阀 | 4 | 泵盖 | 7 | 联体座 | 10 | 叶轮螺母 |
2 | 叶轮 | 5 | 轴承 | 8 | 机械密封 | 11 | 泵体 |
3 | 冲洗冷却水管 | 6 | 电机 | 9 | 承磨付 |
八、安装方式:
1 | 进口阀门 | 3 | 弯管 | 5 | 直管 | 7 | 直管 |
2 | 直管 | 4 | 直管 | 6 | 弯管 | 8 | 出口阀门 |
IHG立式不锈钢管道泵技术参数:
流量 | 扬程 m | 效率 % | 转速 r/min | 电机 功率 kw | 汽蚀 余量 m | 重量 kg | ||
m3/h | l/s | |||||||
IHG15-80 | 1.1 1.5 2.0 | 0.3 0.42 0.55 | 8.5 8 7 | 26 34 34 | 2900 | 0.18 | 2.3 | 17 |
IHG20-110 | 1.8 2.5 3.3 | 0.50 0.69 0.91 | 16 15 13.5 | 25 34 35 | 2900 | 0.37 | 2.3 | 25 |
IHG20-160 | 1.8 2.5 3.3 | 0.50 0.69 0.91 | 33 32 30 | 19 25 23 | 2900 | 0.75 | 2.3 | 29 |
IHG25-110 | 2.8 4.0 5.2 | 0.78 1.11 1.44 | 16 15 13.5 | 34 42 41 | 2900 | 0.55 | 2.3 | 26 |
IHG25-125 | 2.8 4.0 5.2 | 0.78 1.11 1.44 | 20.6 20 18 | 28 36 35 | 2900 | 0.75 | 2.3 | 28 |
IHG25-125A | 2.5 3.6 4.6 | 0.69 1.0 1.28 | 17 16 14.4 | 35 35 35 | 2900 | 0.55 | 2.3 | 27 |
IHG25-160 | 2.8 4.0 5.2 | 0.78 1.11 1.44 | 33 32 30 | 24 32 33 | 2900 | 1.5 | 2.3 | 39 |
IHG25-160A | 2.6 3.7 4.9 | 0.12 1.03 1.36 | 29 28 26 | 31 31 31 | 2900 | 1.1 | 2.3 | 34 |
IHG32-100I | 4.4 6.3 8.3 | 1.22 1.75 2.32 | 13.2 12.5 11.3 | 48 54 53 | 2900 | 0.75 | 2.0 | 32 |
IHG32-125 | 3.5 5.0 6.5 | 0.97 1.39 1.8 | 22 20 18 | 40 44 42 | 2900 | 0.75 | 2.3 | 28 |
IHG32-125A | 3.1 4.5 5.8 | 0.86 1.25 1.61 | 17.6 16 14.4 | 43 43 43 | 2900 | 0.55 | 2.3 | 28 |
IHG32-160 | 3.1 4.5 5.8 | 0.86 1.25 1.61 | 33 32 30 | 34 40 42 | 2900 | 1.5 | 2.3 | 28 |
IHG32-160I | 4.4 6.3 8.3 | 1.22 1.75 2.32 | 33.2 32 30.2 | 34 40 42 | 2900 | 2.2 | 2.0 | 47 |
IHG32-200 | 3.1 4.5 5.8 | 0.86 1.25 1.61 | 51 50 48 | 28 35 37 | 2900 | 3 | 2.0 | 47 |
IHG32-200I | 4.4 6.3 8.3 | 1.22 1.75 2.32 | 50.5 50 48 | 26 33 35 | 2900 | 4 | 2.0 | 43 |
IHG32-200IA | 2.8 4.0 5.2 | 0.78 1.11 1.44 | 44.6 44 42.7 | 34 40 42 | 2900 | 2.2 | 2.0 | 74 |
IHG40-100 | 4.4 6.3 8.3 | 1.22 1.75 2.31 | 13.2 12.5 11.3 | 48 54 53 | 2900 | 0.55 | 2.3 | 32 |
IHG40-100A | 3.9 5.6 7.4 | 1.08 1.56 2.06 | 10.6 10 9 | 52 52 52 | 2900 | 0.37 | 2.3 | 32 |
IHG40-125 | 4.4 6.3 8.3 | 1.22 1.75 2.31 | 21 20 18 | 41 46 43 | 2900 | 1.1 | 2.3 | 34 |
IHG40-125A | 3.9 5.6 7.4 | 1.08 1.56 2.06 | 17.6 16 14.4 | 40 45 41 | 2900 | 0.75 | 2.3 | 33 |
IHG40-160 | 4.4 6.3 8.3 | 1.22 1.75 2.31 | 33 32 30 | 35 40 40 | 2900 | 2.2 | 2.3 | 47 |
IHG40-160A | 4.1 5.9 7.8 | 1.14 1.64 2.17 | 29 28 26.3 | 34 39 39 | 2900 | 1.5 | 2.3 | 43 |
IHG40-160B | 3.8 5.5 7.2 | 1.06 1.53 2.0 | 25.5 24 22.5 | 34 38 37 | 2900 | 1.1 | 2.3 | 38 |
IHG40-200 | 4.4 6.3 8.3 | 1.22 1.75 2.31 | 51 50 48 | 26 33 32 | 2900 | 4 | 2.3 | 74 |
IHG40-200A | 4.1 5.9 7.8 | 1.14 1.64 2.17 | 45 44 42 | 26 31 30 | 2900 | 3 | 2.3 | 62 |
IHG40-200B | 3.7 5.3 7.0 | 1.03 1.47 1.94 | 38 36 34.5 | 29 29 29 | 2900 | 2.2 | 2.3 | 52 |
IHG40-250 | 4.4 6.3 8.3 | 1.22 1.75 2.31 | 82 80 74 | 24 28 28 | 2900 | 7.5 | 2.3 | 105 |
IHG40-250A | 4.1 5.9 7.8 | 1.14 1.64 2.17 | 72 70 65 | 24 28 27 | 2900 | 5.5 | 2.3 | 98 |
IHG40-250B | 3.8 5.5 7.0 | 1.06 1.53 1.94 | 61.5 60 56 | 23 27 26 | 2900 | 4 | 2.3 | 77 |
IHG40-100I | 8.8 12.5 16.3 | 2.44 3.47 4.53 | 13.2 12.5 11.3 | 55 62 60 | 2900 | 1.1 | 2.3 | 34 |
IHG40-100IA | 8 11 14.5 | 2.22 3.05 4.03 | 10.6 10 9 | 60 60 60 | 2900 | 0.75 | 2.3 | 32 |
IHG40-125I | 8.8 12.5 16.3 | 2.44 3.47 4.53 | 21.2 20 17.8 | 49 58 57 | 2900 | 1.5 | 2.3 | 38 |
IHG40-125IA | 8 11 14.5 | 2.22 3.05 4.03 | 17 16 14 | 57 57 57 | 2900 | 1.1 | 2.3 | 33 |
IHG40-160I | 8.8 12.5 16.3 | 2.44 3.47 4.53 | 33 32 30 | 45 52 51 | 2900 | 3 | 2.3 | 56 |
IHG40-160IA | 8.2 11.7 15.2 | 2.28 3.25 4.22 | 29 28 26 | 44 51 50 | 2900 | 2.2 | 2.3 | 47 |
IHG40-160IB | 7.3 10.4 13.5 | 2.38 2.89 3.75 | 23 22 20.5 | 50 50 50 | 2900 | 1.5 | 2.3 | 43 |
IHG40-200I | 8.8 12.5 16.3 | 2.44 3.47 4.53 | 51.2 50 48 | 38 46 46 | 2900 | 5.5 | 2.3 | 85 |
IHG40-200IA | 8.3 11.7 15.3 | 2.31 3.25 4.25 | 45 44 42 | 37 45 45 | 2900 | 4 | 2.3 | 75 |
IHG40-200IB | 7.5 10.6 13.8 | 2.08 2.94 3.83 | 37 36 34 | 44 44 44 | 2900 | 3 | 2.3 | 63 |
