QSP型三相不锈钢耐腐蚀相潜水泵

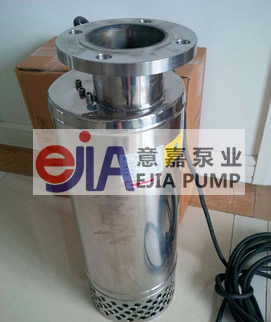

QSP型三相不锈钢耐腐蚀相潜水泵
产品介绍

QSP三相不锈钢耐腐蚀潜水泵产品概述

QSP 三相不锈钢耐腐蚀潜水泵是由上海意嘉泵业制造有限公司研发的一款高性能工业用潜水泵,该款潜水泵以其优异的耐腐蚀性能和高效的水力输送效果,广泛应用于化工、石油、制药、矿业等诸多行业。

 QSP三相不锈钢耐腐蚀潜水泵产品特点

1。材质优良:潜水泵采用高耐蚀性不锈钢制成,能有效抵抗各种化学物质的腐蚀,保证长期稳定运行。

2。高效节能:QSP潜水泵设计合理,水力性能优越,运行效率高,可有效降低能耗。

3。维护方便:采用单级叶轮和轴封一体化设计,降低维护成本,提高设备可靠性。

4。安全可靠:潜水泵具有短路、过载、断相保护功能,确保操作人员和设备的安全。

5。安装简单:适用于各种环境,安装简单,操作方便。

QSP三相不锈钢耐腐蚀潜水泵产品用途

QSP三相不锈钢耐腐蚀潜水泵适用于输送酸、碱、盐等腐蚀性液体,如化工、石油、制药、矿山等行业的物料。同时,也可广泛应用于市政工程、农田灌溉等领域。总之,QSP三相不锈钢耐腐蚀潜水泵以其优异的耐腐蚀性能、高效节能、维护方便、安全可靠成为许多行业理想的物料输送设备。无论是在化工、石油、制药等工业领域,还是市政工程、农田灌溉等民用领域,QSP潜水泵都能满足各种需求,为客户的生产和生活提供可靠的支持。

运行情况:

运行情况

泵系列

QSPD/QSP

运转液体

净水、微污染水、海水

液体最高温度

40℃

悬浮体最大自由行程

Φ4mm

液体PH值

4.0~10.0

最大浸水深度

5m

安装标高(海平面上)

1000meters

最大浸水深度时的噪声

(当泵潜水时,噪声消失)

最大开/关 循环/小时

(相等间隔)























起动:

1.起动前,检査水泵安装及电源连接是否正确。
2.浮子开关直接连接到泵上控制泵的起动及停运。检查浮子开关是否可自由活动,而不受其它物体的干扰。
3.对于没有浮子开关结构的水泵,当水泵完全被浸入水中时,水泵起动。如电机没有完全被浸入水中或在超过40℃的水温中运行过长时间,电机将停运。当电机线圈温度过冷时,热保护装置自动转。
4.起动水泵,让它转动几秒,检査它的启动,运行及转动方向(对三相泵而言,发现错误的转动方向后,应回转两相, 然后再起动),如发现没有或很少水流出,说明水泵转动方向故障,你应该回转相位。

运行:

1、当水泵运转时,你必须注意水面高度(特别是在小容量运行时),一旦水面高度不够,必须禁止水泵运行。如果水泵在无水的情况下长时间运行,将烧坏电机或线圈。
2、实际提长髙度(从水面到目的地)应不得低于规定提升高度的80%(提升高度见铭牌)。
3、电压波动范围应在额定电压的10%以内,否则将减少电机寿命,甚至损坏电机。
4、水泵运转时,如发现异常现象,如异声,出水少或不出水,应立即关闭电源,停止泵运转。当泵通电或潮湿时,不要触摸泵体。

电源接口:

三相

   1.地线必须同电源网连接。

2、超载保护

    单相泵装有内装式自动设置热超载过载保护器,故其它保护装置不再需要。

3、三相水泵转动方向试验

    水泵电机轴转动方向将影响水头和水的传输。正确的转动方向从水泵的进水口看是顺时针方向。

4、当采用加长电缆时,须确保避免出现电压下降并保持接头干燥

5、室外开关或接头应有防雨罩及防潮措施。不要接触淋湿的开关或用湿手触摸开关。
6、接线应由专业资质电工来实施,并应符合相关安全标准。

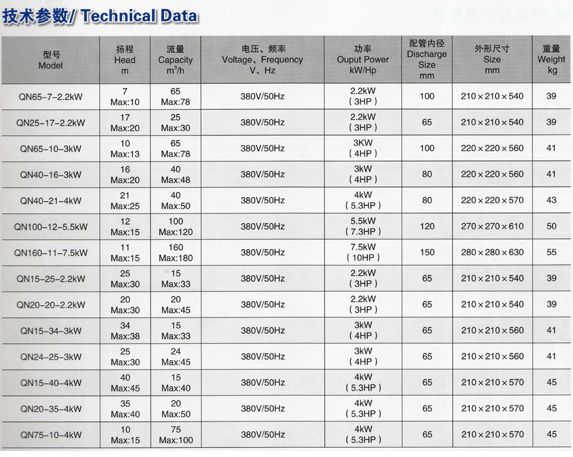

QSP型三相不锈钢耐腐蚀相潜水泵性能参数:
本数据仅供参考。

型号
流量(M3/H)
扬程(m)
配管内径(mm)
使用电压(v)
包装尺寸(cm)
毛重(KG)
QSP100-4-2.2KW
100
4
100
380
21*21*54
39
QSP65-7-2.2KW
65
7
100
380
21*21*54
39
QSP25-17-2.2KW
25
17
50
380
21*21*54
39
QSP15-25-2.2KW
15
25
65
380
21*21*54
39
QSP20-20-2.2KW
20
20
65
380
21*21*54
39
QSP10-32-2.2KW
10
32
50
380
22*22*56
40
QSP65-10-3KW
65
10
100
380
22*22*56
41
QSP40-16-3KW
40
16
80
380
22*22*56
41
QSP15-34-3KW
15
34
65
380
22*22*56
41
QSP25-24-3KW
24
25
65
380
22*22*56
41
QSP40-21-4KW
40
21
80
380
22*22*57
42
QSP15-34-4KW
15
40
65
380
22*22*57
42
QSP20-35-4KW
20
35
65
380
22*22*57
42
QSP75-10-4KW
75
10
65
380
22*22*57
42
QSP100-12-5.5KW
100
12
120
380
27*27*61
45
QSP160-11-7.5KW
160
11
120
380
28*28*63
50

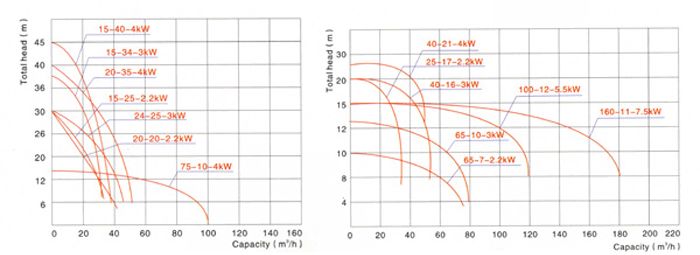

性能曲谱:

安装尺寸
安装图

1、搬动水泵时请用把手。
  电击危险 请不要用电源电缆悬挂水泵
2、应配塑料输水管以备泵的工作时使用,此时还应配备一根绳子,与泵把手扎紧,泵使用时提升水泵。
3、为了防止水泵堵塞,最好把它安装在离水底面有一段距离的平台上,从而不至带起沙泥。如果是安装在软泥或沙泥底上,在泵体下应放一块板以防泵深陷。
4、为了防止水生植物堵塞滤网影响运行,用竹蓝包裹水泵。
5、自动控制水泵应装有预置浮子开关,通过调整浮子开关的活动件即可。
  警示 浮于开关上下摆动区域应保证无障碍物。
6、为了避免机械或电机伤害,所有便携式水泵在重新安装之前应保证安全绝缘。

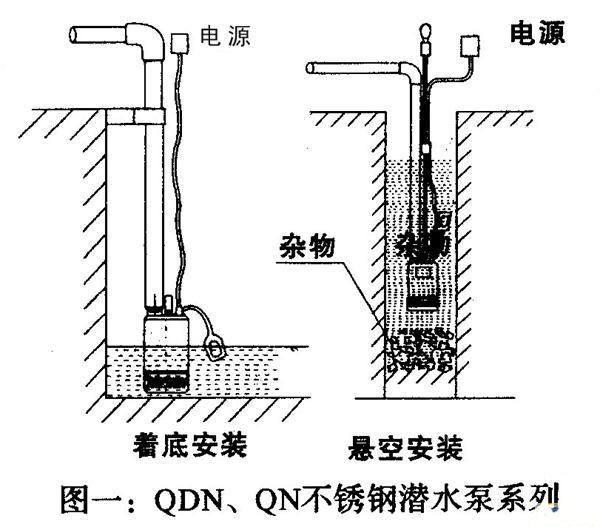

7、安装图示意如下:

注意事项:

检查
 电击危险 检修之前,必须定水泵断电
 电击危险 必须用专用工具,由制造商或客户服务部来更换配件。
1、定期检查电源电线,如发现电线有裂口等现象,请立即更换。
2、用兆欧表定期检查绝缘状况,地线与火线间的绝缘电阻应为50MΩ或更高一点。
3、维修或更换密封件后,应在0.2MPa气压下测试3分钟以确认泵是否泄漏。
4、新泵使用后,如果有一段时间不用泵,应不要把它继续放在水中(特别是要冻住水中),而是应该让它在干净水中通电运转几分钟,然后去除内外泥沙,擦拭干净并干燥,放置在通风干燥处。
5、使用一年后,水泵需要保养维修:包括检查损坏件,更换需要更换的部件,特别是需要定期更换密封件。
6、拆卸水泵必须由专业技术人员来进行。

故障与排除:

故   障

可能引起的原因

修   理

不能送水,电机不转或起动后立刻停止。

1.没接通电源

2.插入不正确

3.电线破损,不通电

4.断路器不工作

5.单相线没接好

6.转子堵塞

7.电机或电容损坏

8.水面太低,浮子开关不工作

9.电压太低

1.检查电源

2.正确插入插座

3.更换新电线

4.请专业技术人员检查断路器

5.检查端子盒及电缆

6.排除故障

7.修理或更换

8.检查水位

9.提高电压

泵不能送水,但电机运转

1.过滤器故障

1.清理过滤器

间歇运转(单相泵)热保护器工作太频繁

1.硬物卡住叶轮

2.水温太高

3.电压太高或太低

4.工作时间太长

5.电容器断路或打开

1.清除异物

2.降低水温

3.调整电压

4.调整出口阀

5.更换电容器

泵送水减少

1.过滤器故障

2.送水管故障

3.转子磨损故障

4.转子转向错误(三相泵)

5.电压下降

6.液体粘度高

7.鼠笼式转子杆断裂

8.密封件损坏

1.清理过滤器

2.清除故障

3.更换转子

4.回转两相

5.提高电压

6.改善水质

7.更换转子

8.更换密封件

起动机线圈燃烧

1.接地故障

2.损坏的密封盒及泄漏造成中间断路

3.泵离水运转时间太长

4.超负荷运转

5.转子断裂

6.电缆开裂,泄漏及电缆受潮

7.频繁开关

8.水泵遭雷击

修理装置,确定故障,拆线圈,重新接好,浸入漆中并烘干

漏电

1.电线没接好

2.密封件泄漏

1.确定黄、绿线正确接地

2.更换密封件
