产品介绍

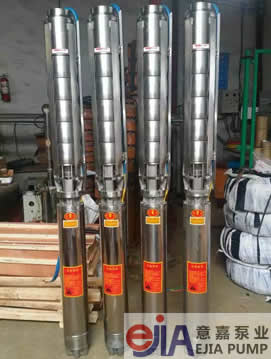

SP系列不锈钢在深井潜水泵产品概述

SP系列不锈钢深井潜水泵是上海意嘉泵业制造有限公司的主要产品之一，是具有多年机械制造经验和先进生产技术的现代化潜水泵。该系列产品采用不锈钢制造，具有强度高、耐腐蚀、寿命长的特点，广泛应用于各种工农业领域。

SP系列不锈钢在深井潜水泵产品特点：

1。材质优良:该系列产品主要部件采用优质不锈钢，具有强度高、耐腐蚀、使用寿命长的特点，能适应各种复杂的环境条件。

2。性能稳定:该系列产品采用先进的生产工艺和现代化的检测设备，保证了产品性能稳定，可长时间连续运行。

3。维修方便:该系列产品设计合理，维修方便，使用寿命长，可为客户节省大量维修费用。

4。应用广泛:该系列产品适用于各种工农业领域，如灌溉、排水、抽水、污水处理、化工、冶金、造纸等领域。

SP系列不锈钢深井潜水泵产品用途：

1。灌溉:SP系列不锈钢深井潜水泵可广泛应用于农田灌溉、水产养殖等各个领域，可为农田和水产养殖提供稳定可靠的水源。

2。排水:在城市排水和工业污水排放领域，SP系列不锈钢深井潜水泵能为保证城市的正常运行和工业生产的顺利进行发挥重要作用。

3。抽水:在农村饮用水和地下水开采领域，SP系列不锈钢深井潜水泵具有高效、节能、环保的特点，可为农村居民提供安全可靠的饮用水源。

4。污水处理:在污水处理领域，SP系列不锈钢深井潜水泵可以帮助污水处理厂实现高效处理和排放，符合环保要求。

5。化工、冶金、造纸:在这些领域，SP系列不锈钢深井潜水泵能充分发挥其优良的耐腐蚀、使用寿命长等特点，为生产过程的顺利进行提供保障。

6。其他领域:除上述领域外，SP系列不锈钢深井潜水泵还可广泛应用于造船工业、环保工程等领域。

典型的应用：

供水系统增压
花园和农田灌溉降低地下水位的各种工业应用
工作条件：
稀释清洁无腐蚀性液体，不含固体颗粒或纤维的。泵应运行在厚厚的曲线性能范围。防止电机过热由于低容量或过载造成的高容量.
电机：
最大流量:3(m3/h)
采用NEMA标准
绝缘等级：B
防护等级IP58
最大直径φ93mm
最高液体温度：35°C

SP系列不锈钢深井潜水泵常见故障
用户在维护或拆修水泵之前，必须确保电源已经被切断。

故障现象	原因分析	排除方法
泵不能启动	1.电源线路断路 2.保险丝熔断 3.电机过载跳闸 4.控制电路断路或器件损坏 5.泵干转而致电源被切断	1.检查线路 2.更换保险丝，若换上仍熔断，则需提泵检查 3.检查电压，重启起动 4.检查控制装置 5.检查水位，若正常，则检查液位计或液位开关
装置跳闸或跳开	1.保险丝断了 2.过载装置接触有问题 3.电缆接线松开或电源有问题 4.电机线圈有问题 5.泵的机械部分卡住了	1.更换保险丝 2.检查启动器 3.检查电缆接线和电源 4.更换电机 5.检修泵
过载装置偶然跳开	1.过载设置太低 2.周期性电源故障 3.高峰用电时电压低	1.重新设置 2.检修电源 3.加稳压装置
泵有异常振动和杂音	1.进口滤网被堵塞 2.泵旋转方向相反 3.泵的机械部分摩擦	1.更换水源和清理泵滤网周边杂物 2.检查水泵旋向 3.检查泵
泵打不出水	1.出口阀关闭 2.无水吸入或液位太低 3.止环阀粘在关闭位置 4.进口滤网阻塞 5.泵损坏	1.打开出口阀 2.调整潜水深度 3.提泵检修或换阀 4.提泵清理 5.修理或更换
泵出水不均匀	1.泵进口处，没有足够的水 2.液面太低 3.进水处被杂质堵塞	1.改进系统，设法增加水量 2.设法升高液面 3.检查及清理杂质
出水量太小	1.进口液位过低 2.泵反向 3.进口滤网部分阻塞 4.管路阻塞或泄漏 5.泵选型不合理	1.増加潜水深度 2.检查旋向 3.清理泵进口 4.检修管路 5.重新选型
泵在运转但不出水	1.滤网处被杂质堵塞 2.出口处阀门被关死 3.水井部分扬水管泄漏	1.检查及清污 2.打开阀门 3.检查管路

4SP-5SP结构说明

配件	材质
出水口	①AISI304 ②AISI316SS
止回阀	①AISI304 ②AISI316SS
过滤网	①AISI304 ②AISI316SS
中段	①AISI304 ②AISI316SS
叶轮	①AISI304 ②AISI316SS
轴	①AISI304 ②AISI316SS
联轴器	①AISI304 ②AISI316SS
耐磨环	橡胶
电机外壳	AISI304ss
顶盖	①CastironG20 UNI5007 ②AISI304SS
底座	①CastironG20 UNI5007 ②AISI304ss
密封	①NBR ②cARBON-SIC/TC
轴	AISI 304SS-C1045
推力轴承	①DCeramic/Carbon ② NSK
径向轴承	①Ceramic/TC ② NSK

6SP-12SP结构说明

配件	材料
输送套管	①AISI304 ②AISI316ss
止回阀	①AISI304 ②AISI316ss
吸灯	①AISI304 ②AISI316ss
多级套管	①AISI304 ②AISI316ss
叶轮	①AISI304 ②AISI316ss
轴	①AISI316 ②AISI316ss
联轴器	①AISI316 ②AISI316ss
耐磨环	橡胶
电机外壳	AISI304SS
上盖	①CastironG20 UNI5007 ②AISI304ss
底部支架	①CastironG20 UNI5007 ②AISI304ss
密封	①NBR ②cARBON-SIC/TC
轴	AISI 304SS-C1045
推力轴承	①Ceramic/Carbon ② NSK
径向轴承	①Ceramic/TC ② NSK

SP系列不锈钢深井潜水泵技术参数：

序号	型号	功率 (kW)	额定流量 (m³)	额定扬程 (m)	出水口径
1	4SP2-6A	0.37	2	24	Dn32 1¼"
2	4SP2-9A	0.37		36
3	4SP2-13A	0.55		52
4	4SP2-18A	0.75		73
5	4SP2-23A	1.1		92
6	4SP2-28A	1.5		112
7	4SP2-33A	1.5		132
8	4SP2-40A	2.2		160
9	4SP2-48A	2.2		192
10	4SP2-55A	3		220
1	4SP3-6A	0.37	3	26	Dn32 1¼”
2	4SP3-9A	0.55		38
3	4SP3-12A	0.75		51
4	4SP3-15A	1.1		64
5	4SP3-18A	1.1		77
6	4SP3-22A	1.5		94
7	4SP3-25A	1.5		107
8	4SP3-32A	2.2		137
9	4SP3-39A	3		167
10	4SP3-44A	3		188
11	4SP3-52A	4		222
1	4SP5-04A	0.37	5	16	Dn40 1½"
2	4SP5-06A	0.55		24
3	4SP5-08A	0.75		32
4	4SP5-12A	1.1		48
5	4SP5-17A	1.5		68
6	4SP5-22A	2.2		88
7	4SP5-25A	2.2		100
8	4SP5-33A	3		132
9	4SP5-38A	4		152
10	4SP5-40A	4		160
11	4SP5-44A	4		176
12	4SP5-52A	5.5		208
1	4SP8-05A	0.75	8	21	Dn50 2″
2	4SP8-07A	1.1		30
3	4SP8-10A	1.5		43
4	4SP8-12A	2.2		51
5	4SP8-14A	2.2		60
6	4SP8-18A	3		77
7	4SP8-21A	4		90
8	4SP8-24A	4		103
9	4SP8-30A	5.5		129
10	4SP8-35A	5.5		150
11	4SP8-40A	7.5		172
12	4SP8-44A	7.5		189
1	4SP14-05A	1.5	14	20	Dn50 2″
2	4SP14-07A	2.2		28
3	4SP14-10A	3		40
4	4SP14-13A	4		52
5	4SP14-15A	5.5		60
6	4SP14-18A	5.5		72
7	4SP14-21A	7.5		84
8	4SP14-25A	7.5		100

序号	型号	功率 (kW)	额定流量 (m³)	额定扬程 (m)	出水口径
1	6SP17-1	0.55	17	8	Dn76 3″
2	6SP17-2	1.1		16
3	6SP17-3	2.2		24
4	6SP17-5	3		41
5	6SP17-6	4		49
6	6SP17-8	5.5		65
7	6SP17-9	5.5		73
8	6SP17-12	7.5		98
9	6SP17-14	9.2		114
10	6SP17-15	9.2		123
11	6SP17-16	9.2		131
12	6SP17-18	11		147
13	6SP17-19	11		155
14	6SP17-21	13		172
15	6SP17-22	13		180
16	6SP17-23	13		188
17	6SP17-25	15		205
18	6SP17-26	15		213
19	6SP17-28	18.5		229
20	6SP17-29	18.5		237
21	6SP17-30	18.5		246
22	6SP17-31	18.5		254
23	6SP17-34	22		278
24	6SP17-36	22		295
25	6SP17-38	22		311
26	6SP17-43	26		352

序号	型号	功率 (kW)	额定流量 (m³)	额定扬程 (m)	出水口径
1	6SP30-1	1.1	30	8	Dn76 3″
2	6SP30-2	2.2		16
3	6SP30-3	3		24
4	6SP30-4	4		32
5	6SP30-5	5.5		40
6	6SP30-6	5.5		48
7	6SP30-7	7.5		56
8	6SP30-8	7.5		64
9	6SP30-9	9.2		72
10	6SP30-10	9.2		80
11	6SP30-12	11		96
12	6SP30-14	13		112
13	6SP30-16	15		128
14	6SP30-18	18.5		144
15	6SP30-20	18.5		160
16	6SP30-22	22		176
17	6SP30-24	22		192
18	6SP30-26	26		208
19	6SP30-28	26		224
20	6SP30-32	30		256
21	6SP30-35	30		280
22	6SP30-39	37		312

序号	型号	功率 (kW)	额定流量 (m³)	额定扬程 (m)	出水口径
1	6SP46-1	1.5	46	8	Dn76 3″
2	6SP46-2	3		17
3	6SP46-3	5.5		26
4	6SP46-4	7.5		34
5	6SP46-5	7.5		43
6	6SP46-6	9.2		52
7	6SP46-7	11		60
8	6SP46-8	13		69
9	6SP46-9	15		78
10	6SP46-10	15		87
11	6SP46-11	18.5		95
12	6SP46-12	18.5		104
13	6SP46-13	22		113
14	6SP46-14	22		121
15	6SP46-16	26		139
16	6SP46-18	30		156
17	6SP46-20	37		174
18	6SP46-22	37		191

序号	型号	功率 (kW)	额定流量 (m³)	额定扬程 (m)	出水口径
1	6SP60-1	2.2	60	8	Dn76 3″
2	6SP60-2	4		16
3	6SP60-3	5.5		24
4	6SP60-4	7.5		31
5	6SP60-5	9.2		40
6	6SP60-6	11		48
7	6SP60-7	13		56
8	6SP60-8	15		64
9	6SP60-9	18.5		72
10	6SP60-10	18.5		80
11	6SP60-11	22		88
12	6SP60-12	22		96
13	6SP60-13	26		104
14	6SP60-14	26		112
15	6SP60-16	30		128
16	6SP60-18	37		144
17	6SP60-21	45		168

序号	型号	功率 (kW)	额定流量 (m³)	额定扬程 (m)	出水口径
1	8SP77-1	5.5	77	13	Dn127 5″
2	8SP77-2	7.5		27
3	8SP77-3	11		40
4	8SP77-4	15		53
5	8SP77-5	18.5		67
6	8SP77-6	22		80
7	8SP77-7	26		93
8	8SP77-8	30		107
9	8SP77-10	37		133
10	8SP77-12	45		160
11	8SP77-15	55		200
12	8SP77-17	63		227
13	8SP77-20	75		267

序号	型号	功率 (kW)	额定流量 (m³)	额定扬程 (m)	出水口径
1	8SP95-1	5.5	95	12	Dn127 5″
2	8SP95-2	9.2		24
3	8SP95-3	13		36
4	8SP95-4	18.5		48
5	8SP95-5	22		60
6	8SP95-6	26		72
7	8SP95-7	30		84
8	8SP95-9	37		108
9	8SP95-11	45		132
10	8SP95-13	55		156
11	8SP95-15	63		180
12	8SP95-17	75		204
13	8SP95-20	93		240

序号	型号	功率 (kW)	额定流量 (m³)	额定扬程 (m)	出水口径
1	10SP125-1	11	125	21	Dn150 6″
2	10SP125-2	22		42
3	10SP125-3	37		63
4	10SP125-4	45		84
5	10SP125-5	55		105
6	10SP125-6	63		126
7	10SP125-7	75		147
8	10SP125-8	90		168
9	10SP125-9	110		189

序号	型号	功率 (kW)	额定流量 (m³)	额定扬程 (m)	出水口径
1	10SP160-1	13	160	19	Dn150 6″
2	10SP160-2	26		38
3	10SP160-3	45		57
4	10SP160-4	55		76
5	10SP160-5	63		95
6	10SP160-6	75		114
7	10SP160-7	93		133
8	10SP160-8	110		152
